Gold aluminum shell

Gold Aluminum Housed Wirewound Resistor
  • Gold Aluminum Housed Wirewound Resistor
  • Gold Aluminum Housed Wirewound Resistor
Gold Aluminum Housed Wirewound Resistor

1.Gold Aluminum crust surface with good performance in heat radiation, suitable for cooling plate installation, can be used in the atrocious environment

金属铝壳包封,散热性能好,适合散热板安装,可长期在恶劣环境下使用。

2.Small size, high power load. 体积小,功率负荷大。

3.High insulating capacity, encapsulation by non-flame inorganic material good performance in vibration。

绝缘性高,采用阻燃无机材料一体化封装,抗震性好。

4.Multi connection form will be easily to fix

多种接线方式,易于安装。

5.Widely used in Power supply, Transducer, Elevator, Arena audio and high requirement equipment Industry.

广泛用于电源、变频器、电梯、舞台音响及高端设备行业。

6.Resistance tolerance

精度范围 :±1%,±2%,±5%,±10%.
7.Rated power额定功率:5W-500W     Resistance value 阻值:OR01 ~ 82K

Service hotline:
0755-27606841
Product details

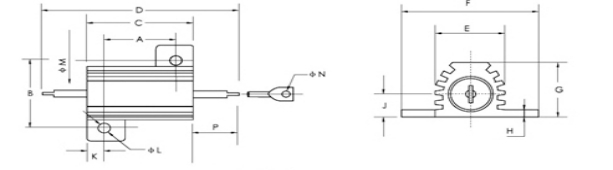

外型尺寸①DIMENSION

型号TYPE 外形尺寸DIMENSIONS(mm)
A ±1 B ±1 C ±1 D ±1.5 E ±0.5 F ±0.5 G ±0.5 H ±0.5 J ±0.5 K ±0.5 L ±0.5 M ±0.5 N ±0.5 P ±2
RX24-5W 11 13 15 70 9.5 17 9 1.3 4.5 2 2.4 0.7 -- 27.5
RX24-10W 14 17 19 40.5 10.5 21 10 1.7 5 2.5 2.4 1.6 1.3 10.7
RX24-25W 18.5 20 28 52 15 27 15 2 6.8 4.75 3.5 2.0 2.0 12
RX24-50W 39.5 20 50 73 15 27 15.5 2 7.5 5.2 3.2 2.0 2.0 11.5

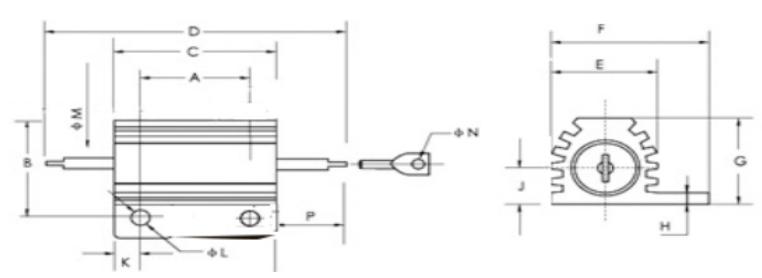

外型尺寸②DIMENSION

型号TYPE 外形尺寸DIMENSIONS(mm)
A ±1 B ±1 C ±1 D ±1.5 E ±0.5 F ±0.5 G ±0.5 H ±0.5 J ±0.5 K ±0.5 L ±0.5 M ±0.5 N ±0.5 P ±2
RX24-100W 中型 39 21 70 96 15 28 15 2 6.8 15.5 3.5 2.0 2.0 13
RX24-75W 小型 39 21 60 85 15 28 15 2 6.8 10.5 3.5 2.0 2.0 12.5

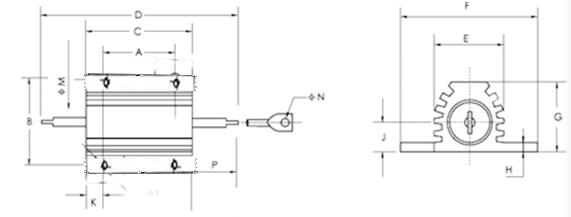

外型尺寸③DIMENSION

型号TYPE 外形尺寸DIMENSIONS(mm)
A ±1 B ±1 C ±1 D ±1.5 E ±0.5 F ±0.5 G ±0.5 H ±0.5 J ±0.5 K ±0.5 L ±0.5 M ±0.5 N ±0.5 P ±2
RX24-100W 小型 45 18.7 60 94 16 22 15 2 6.8 7.5 3.5 2.0 2.0 11.5

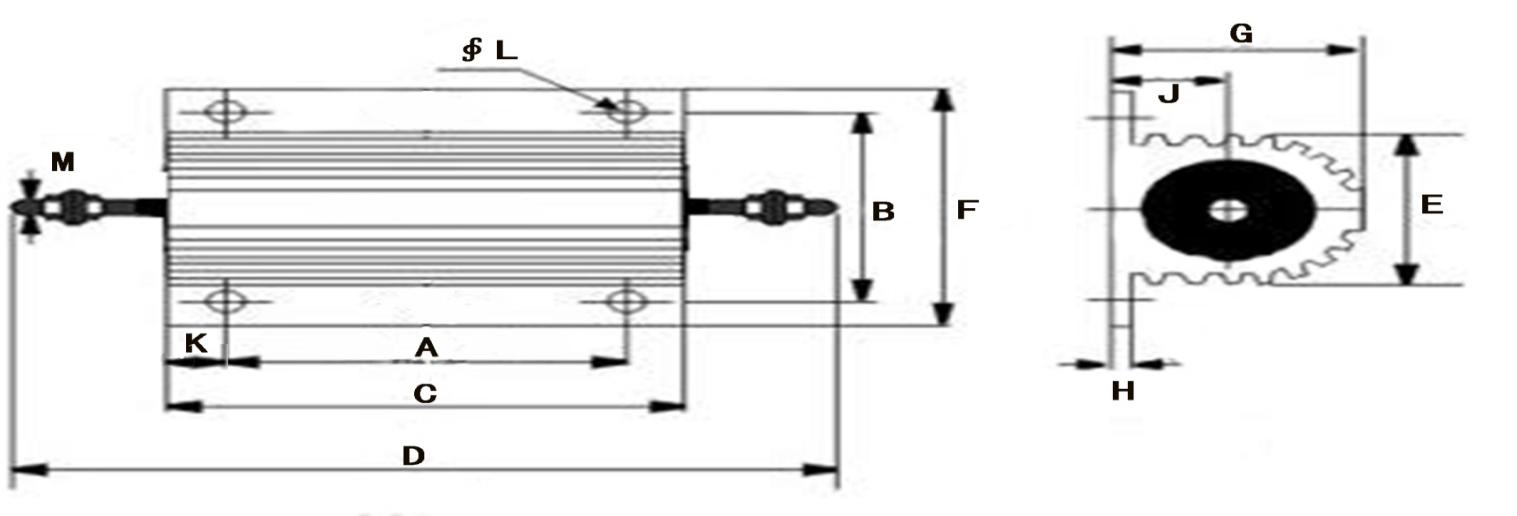

外型尺寸④DIMENSION

型号TYPE 外形尺寸DIMENSIONS(mm)
A ±1 B ±1 C ±1.5 D ±0.5 E ±0.5 F ±0.5 G ±0.5 H ±0.5 J ±0.5 K ±0.5 L ±0.5 M ±0.5
RX24-75W标准 35 37 66 100 27 48 26 3 11 13 5 4

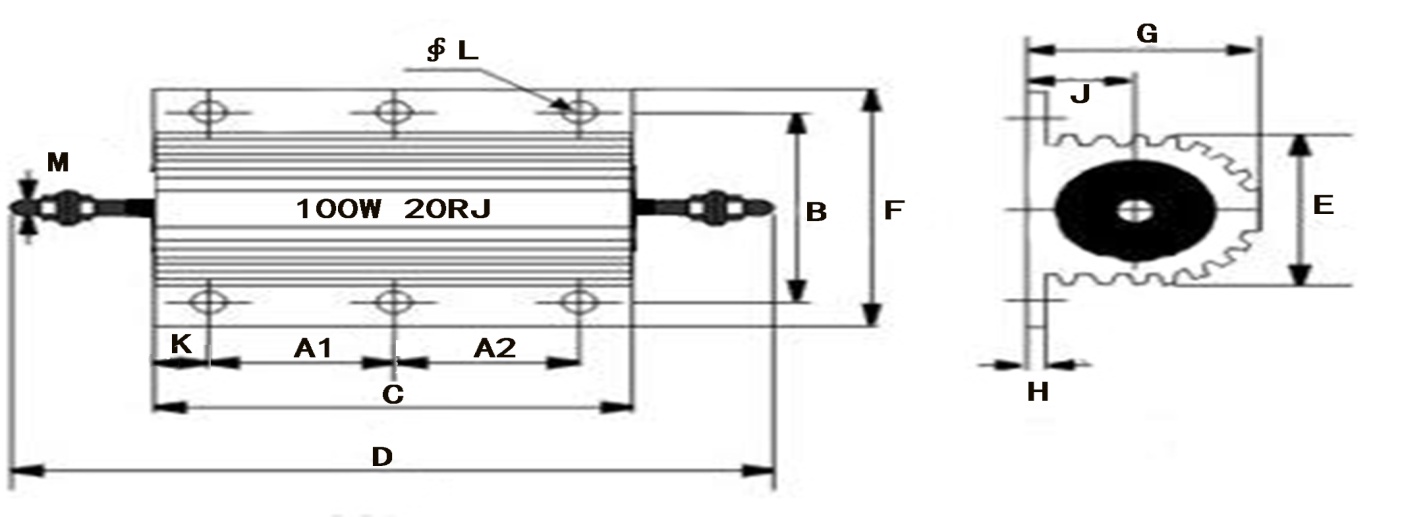

外型尺寸⑤DIMENSION

型号TYPE 外形尺寸DIMENSIONS(mm)
A1 ±1 A2 ±1 B ±1 C ±1.5 D ±0.5 E ±0.5 F ±0.5 G ±0.5 H ±0.5 J ±0.5 K ±0.5 L ±0.5 M ±0.5
RX24-100W 标准 35 35 37 98 130 27 48 26 3 11 14 5 4
RX24-150W 56 56 37 136 170 27 48 26 3 11 12 5 4
RX24-200W 63 63 37 155 185 27 48 26 3 11 14.5 5 4
RX24-300W 52 52 58 128 41 46 73 45 5 20.5 12 6 6
RX24-500W 86 86 58 200 41 46 73 45 5 20.5 14 6 6
RX24-800W 100 100 58 250 41 46 73 45 5 20.5 25 6 6
RX24-1000W 123 123 58 300 41 46 73 45 5 20.5 27 6 6
试验项目
TELT ITEM
试验条件
CONDITICNS OF TEST
试验要求
TEST LIMTS
温度系数 (Temperature coefficients) 在常温及常温+100°C时分别测量电阻值并 计算每度的阻值变化. The resistance value at normal temperature and normal temperature added 100°C, calculate per °C resistance value change rate. 。 0.1Ω~0.99Ω:±50ppm/℃、 ±100ppm/℃ ﹥1Ω;±200ppm/℃、±50ppm/℃ ±100ppm/℃
短期过载 (short time overload) 5倍额定功率5秒钟 △R≤±(1.0%R+0.05Ω)
绝缘电压 (Insulation voltage) 1000VAC; 2000VAC; 3000VAC △R≤±(0.5%R+0.05Ω)
温度 (Temperature) 250℃,2小时 △R≤±(1.0%R+0.05Ω)
耐脉冲 (Shock specified pulse) 100g,6毫秒,10次 △R≤±(0.5%R+0.05Ω)
高频率振动 (Vibration high frequency) 频率10~200HZ,峰值20g,2个方向,时间为6个小时 △R≤±(0.5%R+0.05Ω)
长期寿命 (Load life) 额定功率,25℃下工作1000个小时,1.5小时通,0.5小时断 △R≤±(1.0%R+0.05Ω)
引出端强度 (Terminal tensile strength)                             拉力: 22.2N, 44.4N 时间:30S
扭矩:2.7N·m.  3.6N·m
△R≤±(0.5%R+0.05Ω)
